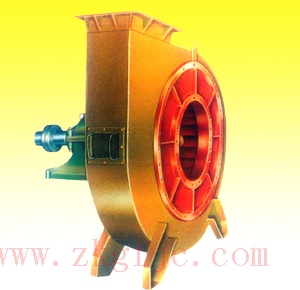

煤粉離心通風機M7-29型是按熱電站鍋爐煤粉燃燒系統(tǒng)所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。
二、M7-29型煤粉離心通風機性能參數(shù)表
性能表中提供的參數(shù)，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體(空氣)密度為1.02kg/m3
M7-29型煤粉離心通風機性能參數(shù)表
產品型號 | 轉速 r/min | 序號 | 全壓 Pa | 流量 m3 / h | 電動機 |
型號 | 功率 kW |
M7－29№ 11 D | 1450 | 1 | 5099～5217 | 11500～14350 | Y225S－4 (380V) | 37 |
2 | 5246～5178 | 17200～20100 | Y250M－4 (380V) | 55 |
3 | 5099～4687 | 23000～28750 | Y280S－4 (380V) | 75 |
M7－29№12.5D | 1450 | 1 | 6600～6747 | 16850～21100 | Y280S－4 (380V) | 75 |
2 | 6796～6693 | 25300～29500 | Y280M－4 (380V) | 90 |
3 | 6609～6433 | 33500～38000 | Y315S－4 (380V) | 110 |
4 | 6061 | 42200 | Y315M－4 (380V) | 132 |
M7－29№ 13 D | 1450 | 1 | 7414～7571 | 20000～25000 | Y280M－4 (380V) | 90 |
2 | 7610 | 30000 | Y315S－4 (380V) | 110 |
3 | 7512～7414 | 35000～40000 | Y315M－4 (380V) | 132 |
4 | 7217 | 45000 | Y315L1－4 (380V) | 160 |
5 | 6796 | 50000 | JS117－4 (380V) | 180 |
M7－29№14.5D | 1450 | 1 | 8894 | 26300 | Y315M－4 (380V) | 132 |
2 | 9091～9140 | 32900～39490 | Y315L1－4 (380V) | 160 |
3 | 9022 | 46100 | Y315L2－4 (380V) | 200 |
4 | 8894～8649 | 52650～59200 | Y355M2－4 (380V) | 250 |
5 | 8159 | 65900 | JS127－4 (380V) | 260 |
M7－29№ 16 D | 1450 | 1 | 10346～10415 | 28500～36800 | JS117－4 (380V) | 180 |
2 | 10571～10493 | 45500～54400 | Y355M2－4 (380V) | 250 |
3 | 10277～9905 | 61400～69200 | Y355L2－4 (380V) | 315 |
4 | 9610 | 77000 | Y400－4 (6000V) | 355 |
M7－29№ 17 D | 1450 | 1 | 11670～12013 | 34300～53800 | Y355L1－4 (380V) | 280 |
2 | 12013 | 63300 | Y400－4 (6000V) | 355 |
3 | 11768～11425 | 72800～82300 | JS148－4 (6000V) | 440 |
4 | 11032 | 91800 | JS1410－4 (6000V) | 500
