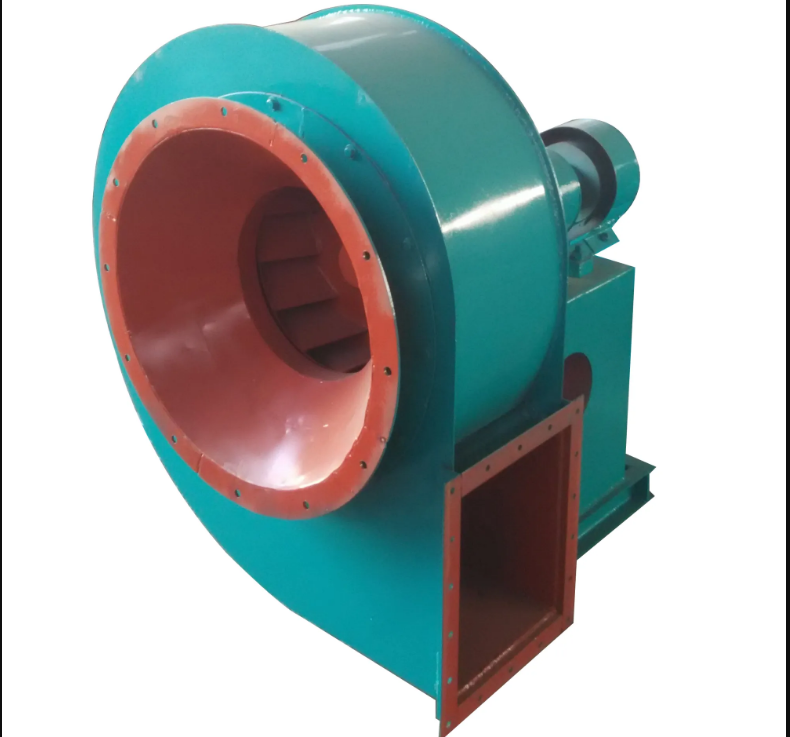

一．5-29型高壓離心風機適用于棉絨加工行業的風機輸送，比如棉花廠，紡織廠等。也可用于輸送吸引空氣或其他無腐蝕性、不自燃、不易爆、不含粘性物質之氣體，也可用于冶煉行業的沖天爐鼓風、但輸送的介質溫度一般不超過80°，所含塵土及硬質顆粒不大于150mmg/m3。

二．5-29型系列風機，為單吸入風機，通常機號№5.5,6.5,7.5,8.5等；

三．風機的出風口角度，左右均可制成0°、45°、90°、180°、225°；

四、該系列風機傳動方式為A、C式兩種；

伍、葉輪由12枚后向、錐形、單園弧等厚葉片，錐形前盤和平板形后盤焊接而成。進風口整體焊接，與軸向平行的截面為前錐形后接曲線狀。機殼用普通鋼板焊接成蝸形的整體；傳動部由主軸、軸承箱、皮帶輪等組成；支架用普通角鋼焊接而成，支撐風機并與地基連接。

5-29高壓離心風機的技術參數

機 號	轉 速	配用電機	流量	全壓
	r/min	Kw	m3/h	Pa
8.5A	2970	55	12572-11984	9450-12150
8.5A	2970	75	11562-9079	13500-18900
5.5C	4000	18.5	5419-6897	8371-6895
	3550	15	3935-6121	7169-5431
	3150	11	3491-5431	5644-4276
	2800	7.5	3103-4828	4460-3379
	2500	5.5	2771-4310	3555-2693
	2240	4	1931-3862	2994-2162
6.5C	3550	30	5051-7938	10504-9209
	3550	37	8660-10103	8689-7585
	3150	18.5	7044-7684	7251-6841
	3150	22	8324-8965	6418-5972
	2800	15	3984-6261	6534-5729
	2800	18.5	6830-7969	5405-4719
	2500	11	3557-7115	5209-3762
	2240	7.5	3187-4554	4182-3846
		11	5009-6374	3667-3020
		5.5	2846-3659	3334-3178
	2000	7.5	4066-6592	3066-2408
7.5C	3150	37	6886-7869	11010-10787
		45	8853-11804	10495-9108
		55	12788-13772	8545-795 1
	2800	30	6121-9618	8699-7628
	2800	37	10493-12241	7196-6282
	2500	22	7026-8588	6611-6081
	2500	30	9368-10930	5737-5008
	2240	15	4897-6995	5568-5120
	2240	18.5	7695-9093	4882-4021
	2000	11	4372-6870	4438-3892
	2000	15	7495-8744	3672-3005
	1800	7.5	3935-5621	3595-3306
	1800	11	6183-7869	3152-2596
8.5C	2950	55	9385-12068	12403-11823
	2950	75	13407-18770	11406-8957
	2450	37	7795-11136	8555-7867
	2450	45	12250-15590	7500-6178
	2100	22	6681-9544	6286-5781
	2100	30	10498-13362	5512-4540
	1800	15	5727-8182	4618-4247
	1800	18.5	9000-11455	4048-3335
